大家是否有這個疑惑：大學課程學習51的時候，老師告訴我們51的最小系統構成？那么進入32位單片機時代，gd32最小系統構成又是怎么樣的呢？

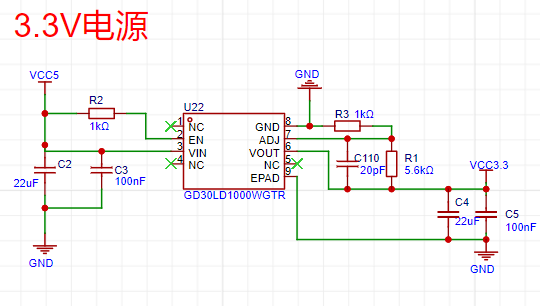

1.供電電路
需要確保供電的電壓電流穩定，以東方紅開發版為例，選用GD低壓差大電流LDO作為電源轉換芯片，保證后端電路的穩定。

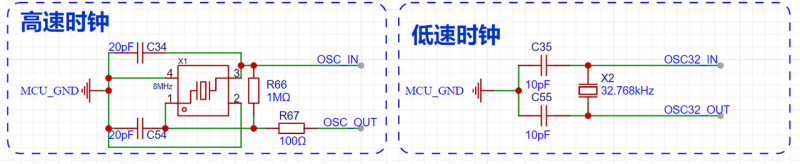

2.外部晶振電路
時鐘是單片機的核心，外部晶振給單片機提供外部時鐘。GD32的內部時鐘采用RC震蕩電路，而外部電路采用的是石英晶振起振獲取外部時鐘，石英起振比RC震蕩電路的精度要高的多。對于通訊要求比較高的外設，比如USART,CAN,ETH,RTC等，建議采用外部石英震蕩電路。

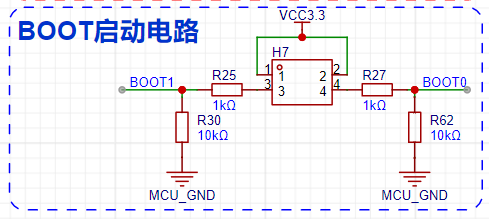

3.BOOT的選擇

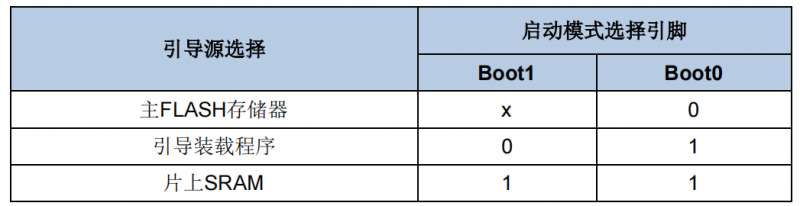

GD32上電時可以選擇啟動模式，不同的啟動模式對應不同的啟動區域，具體如下：
1）使用JTAG/SWD以及正常運行時采用第一種方式(X,0)
2) 引導裝載程序中預置了bootloader，用于對flash存儲器進行重新編程，可以通過多種接口方式。常用的方式是串口燒錄，也就是ISP下載。
3）第三種方式常用于調試，將程序?qū)懭隨RAM可以直接進行調試，方便快捷，但是SRAM重新上電后數據會被清空，也就是說寫入程序只能使用一次，掉電不保存。
4.復位電路
復位電路在特定條件下給復位引腳發送復位信號，以303為例，一般是拉低使能，運行時拉高。
以上幾個條件就構成了GD32MCU基本的運行條件了，如果您有其他的見解，可以在評論區留言討論！
